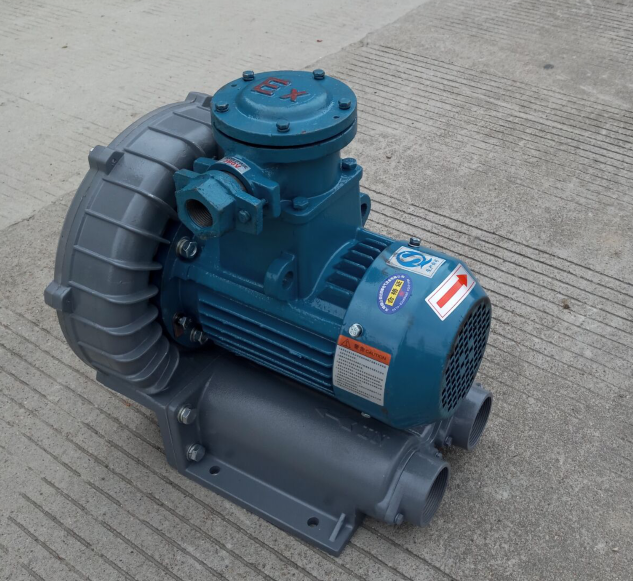

2.2KW防爆隔爆型高压鼓风机

2.2KW防爆隔爆型高压鼓风机

型    号: EX-G-3
报    价:
分享到:

2.2KW防爆隔爆型高压鼓风机采用YBX3系列隔爆电动机额定电压380V、660V、380/660V,额定频率50Hz、防护等级IP55、冷却方式IC411、采用F级绝缘,满载温升按F级考核,该系列电机符合电工委员会(1EC)标准。是一种可以在易燃易爆场所使用的一种风机,运行时不产生电火花!

  • 产品描述
2.2KW防爆隔爆型高压鼓风机
 隔爆高压鼓风机。防爆型高压风机防爆等级为DIIBT4,能满足一般客户对于环境需求的条件。防爆风机防爆性高,运行可靠:电机防护等极为IP55,轴贯通位采用V型轴封环,接线盒采用圆形止口加密封圈,提高主要零部件加工精度,防爆风机机座采用平行垂直散热片结构,增大散热面积等多种电气、机械设计措施,在防尘防水方面I提高一个等极,电机运行更加可靠。

防爆型高压风机隔爆高压风机采用YB3系列防爆电机和,YB3系列隔爆型三相异步电机具有以下主要一些优点:首先是防爆性能符合国家新出台的相关标准,其次是防爆性能较高,运行非常可靠,电机的防护等级为IP55,轴贯通位采用V型轴封环,接线盒采用圆形止口加密封圈,提高了主要零部件加工精度,机座也是采用平行垂直散热片的结构,增大散热面积等多种电气、机械设计措施,在防尘防水方面比YB系列的IP54提高一个等级,使得电机的运行更加可靠。
隔爆高压鼓风机。防爆型高压风机风盖采用片状散热设计,隔爆风机采用轴承前置设计原理,两个轴承置于风机的风叶前端和马达的后端,达到好的动平衡配置,并且利于散热。
防爆风机风叶前端有散热片进行散热,而后端的轴承在风机自带的散热风扇下工作,从而保持轴承在低温工作,纽瑞隔爆高压风机采用隔爆外壳把可能产生火花、电弧和危险温度的电气部分与周围的爆炸性气体混合物隔开。但是,这种外壳并非是密封的,周围的爆炸性气体混合物可以通过外壳的各部分接合面间隙进入电机内部。当与外壳内的火花、电弧、危险高温等引燃源接触时就可能发生爆炸,这时风机的隔爆外壳不仅不会损坏或变形,而且爆炸火焰或炽热气体通过接合面间隙传出时,也不能引燃周围的爆炸性气体混合物。
安装说明
1、 安装前应详细检查风机是否有损坏变形,如有损坏变形,待修理妥善后,方可进行安装。
2、 安装时要注意检查各联接部分有无松动,叶片与风筒间隙应均匀,不得相碰。
纽瑞防爆风机联接风口管道的重量不应由风机的风筒承受,安装时应另加支撑架。防爆等级均为DIIBT4或DIICT4,绝缘等级均为F级,防爆标准符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分 通用要求》和GB3836.2-2000《爆炸性气体环境用电气设备第2部分 隔爆型d》的规定,也符合IEC60079-1和欧洲标准。
一、防爆风机就是防止一些易燃易爆气体传输或特殊工作场合避免发生危险从而生产的一种风机,常在一些有易燃易爆气体的场所使用。
二、防爆高压鼓风机,是搭配防爆电机,防爆标示为EXD,防爆等级为ⅡB,温度组级别为T4,也可定做其他防爆等级的风机,客户也可自己提供防爆电机供我司生产组装,具体情况可联系我司相关业务人员
三、关于防爆电机,我司默认采用的是凯利达防爆电机或新大力防爆电机,如有特殊要求请提前告知,发货时有合格证,相关防爆证书等。
防爆等级Exd II BT4含义介绍
Ex:防爆标志
d:防爆形式为隔爆型。另外还有本安型ia、ib;增安型 e;充油型 o;充砂型 q;浇封型 m;复合型(比如防爆配电箱类经常采用de组合)。
II:指的是II类防爆电器设备。这类防爆电器适用于除煤矿以外的其他爆炸性气体环境。(煤矿是I类)。还有Ⅲ类:除煤矿以外的爆炸性粉尘环境电气设备。ⅢA类:可燃性飞絮;ⅢB类:非导电性粉尘;ⅢC类: 导电性粉尘。
B:IIB级气体。还有IIC级和IIA级。IIC级是至高等级,可以适用于IIA和IIB。IIB级可以适用IIA级。但是低级的不能适用高级的。
T4:温度组别是T4,设备表面温度小于135℃。
应用特点:
1、压力稳定:优异的运转平衡性能,机械精密度高,运转部分零件经过极精密的平衡设计、测试、校正,所以震动率极低,我们通过水处理、电镀处理实例应用证明,搅拌均匀,水波翻滚高度*。2、超低噪音:低噪音直接传动,出口及入口皆有内藏式消音过滤器,能大大降低运转时的噪音;根据客户需求,可升级为静音运行,满足客户的极高要求。3、节能环保:高压风机采用与奔驰汽车轮鼓一样的ADC12材质,跨越了浇铸生铁老旧工艺,且叶轮与其他部件不产生任何接触,无油无污染,拥有“高、精、轻”等特点。

防爆风机的种类:
1. 按电机原理分
可分为防爆异步电机、防爆同步电机及防爆直流电机等。
2. 按使用场所分
可分为煤矿井下用防爆电机及工厂用防爆电机。
3. 按防爆原理分
可分为隔爆型电机、增安型电机、正压型电机、无火花型电机及粉尘防爆电机等。
4. 按配套的主机分
 防爆高压鼓风机结构特点:
1、高风量、低噪音、漏斗型。
2、一般工厂集尘适用,超强之吸力可持续使用,附压板式集尘桶,清除粉尘操作简便,
占地面积 小;噪音小皆在85分贝以下,属低噪音之集尘机。
3、印刷电路板可配磨边机、V-CUT机、PP分条机、裁板机等。
4、五金工业可配车床、铣床、研磨、搪孔、抛光研磨、平面研磨机等。
5、功率:0.2KW—25KW,
6、风量:18m3/min—80m3/min。
防爆高压风机结构说明:
1、 电动风机的隔爆结构具有Ex dI、Ex dIIAT4、Ex dIIBT4。
2 、电动风机主体外壳防护等级IP55。
3 、电动风机的冷却方式为IC411。
4 、电动风机绝缘等级为F级,定子绕组温升裕度大、寿命长。
5、 电动风机有一个圆柱形轴伸,借联轴器或齿轮传动。
6 、电动风机定子绕组采用高强度漆包圆铜线,并经真空加压浸漆处理成为一个完整的整体,绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。
注意事项:
1、风机允许全压起动或降压起动,但应注意,全压起动时的电流约为5-7倍的额定电流,降压起动转距与电压平方成正比,当电网容量不足时,应采用降压起动。(当功率大于11kw时,宜采用降压起动。)
2、风机在测试时,应认真阅读产品说明书,检查接线方法是否同接线图相符;应认真检查供给风机电源的工作电压是不是符合要求,电源是否缺相或同相位,所配电器元件的容量是否符合要求
3、测试风机时人数不少于两人,一人控制电源,一人观察风机运转情况,发现异常立即停机检查;首先检查旋转方向是否正确;风机开始运转后,应立即检查运转电流是否平衡、电流是否超过额定电流;若有不正常现象,应停机检查。运转五分钟后,停机检查风机是否有异常现象,确认无异常现象再开机运转。
4、风机达到正常转速时,应测量风机输入电流是否正常,风机的运行电流不能超过其额定电流。若运行电流超过其额定电流应检查供给风机的电压是否正常。
5、风机所需电机功率是指在一定工况下,对离心风机和风机箱,进风口全开时所需功率较大。若进风口全开进行运转,则电机有损坏的可能。风机测试时***将风机进出出口管路上阀门关闭,运转后将阀门渐渐开启,达到所需工况为止,并注意风机的运转电流以是否超过额定电流。   采用YBX3系列隔爆电动机额定电压380V、660V、380/660V,额定频率50Hz、防护等级IP55、冷却方式IC411、采用F级绝缘,满载温升按F级考核,该系列电机符合电工委员会(1EC)标准。
2.2KW防爆隔爆型高压鼓风机
